ELECCION DEL ESPESOR ADECUADO DEL VIDRIO
Conceptos básicos
La presión del viento es la principal solicitación a la que está sometido un vidrio en una ventana o una fachada. La resistencia del vidrio depende de su espesor, tamaño y de su forma de sujeción en la abertura. Es responsabilidad del diseñador establecer la presión del viento y otras solicitaciones a las que será sometido un vidrio. Conocida la presión del viento, las dimensiones y superficie del paño, y su modo de sustentación en la abertura, puede obtenerse gráficamente el espesor del vidrio, empleando los ábacos incluidos en el presente, extraídos de la Norma IRAM 12565 ÒDeterminación del espesor adecuado del vidrio en aberturas.
Cálculo de la presión de diseño
En la Norma IRAM 12565 se detalla la velocidad instantánea máxima del viento a 10 m de altura, para distintas localidades del país, indicando la velocidad de la ráfaga máxima en m/s para cada lugar. Dicho valor debe ser corregido aplicando el factor de corrección s indicado en la tabla 1, que toma en cuenta la altura del edificio y las características topográficas y/o de edificación del entorno mediante la fórmula Vc = V.s
Siendo
Vc la velocidad corregida del viento en m/s
V la velocidad instantánea máxima del viento, en m/s, registrada a 10 m de altura sobre el terreno.
s el coeficiente de corrección de la tabla 1.
Tabla 1
Coeficiente de Corrección s
A (m) |
IN OBSTRUCCION Categoría A |
OBSTRUCCION BAJA Categoría B |
ZONA EDIFICADA Categoría C |
5 |
0,91 |
0,85 |
0,80 |
10 |
1,00 |
0,90 |
0,80 |
20 |
1,06 |
0,97 |
0,88 |
40 |
1,14 |
1,03 |
0,96 |
80 |
1,21 |
1,14 |
1,06 |
150 |
1,28 |
1,22 |
1,15 |
Categoría (A): Edificios frente al mar, zonas rurales o espacios abiertos sin obstáculos topográficos.
Categoría (B): Edificios en zonas suburbanas con edificación de baja altura promedio, hasta 10 m.
Categoría (C): Zonas urbanas con edificación de altura.
Cálculo de la presión del viento
Se obtiene mediante la fórmula
p = 0,9016. Vc2
Siendo:
p: la presión del viento en N/m2
Vc: la velocidad corregida del viento en m/s
0.9016: un valor que tiene en cuenta los posibles efectos de la presión y succión del viento
Definición del espesor
El diseñador, siempre, deberá considerar otros aspectos que puedan influir en la selección del espesor adecuado de un vidrio. Un aspecto que conviene tener en cuenta es el grado de aislación acústica que brinda cada espesor de vidrio, pudiendo ser necesario emplear uno mayor para satisfacer simultáneamente la resistencia a la presión del viento y el nivel de control acústico deseado.
1. Si la relación entre lados yace en este sector, use el espesor de Float correspondiente a esta banda.
2. Si la relación entre lados yace en este sector, adopte el espesor de Float mayor siguiente.
PRESION DEL VIENTO PARA DISTINTAS LOCALIDADES DE LA REPUBLICA ARGENTINA
CIUDAD |
RAFAGA MAXIMA |
PRESION * |
m/s |
km/h |
N/m2 |
Buenos Aires |
41 |
148 |
1515 |
Bahía Blanca |
53 |
191 |
2535 |
Bariloche |
42 |
151 |
1590 |
Catamarca |
31 |
112 |
870 |
Cipoletti |
35 |
126 |
1105 |
Com. Rivadavia |
64 |
230 |
3690 |
Concordia |
26 |
94 |
610 |
Córdoba |
30 |
108 |
810 |
Coronel Suarez |
22 |
80 |
435 |
Corrientes |
31 |
112 |
865 |
Cristo Redentor |
70 |
250 |
4420 |
Ezeiza |
44 |
158 |
1745 |
Junín |
33 |
119 |
980 |
Laboulaye |
35 |
126 |
1100 |
La Quiaca |
29 |
104 |
760 |
La Rioja |
35 |
126 |
1100 |
Mar del Plata |
36 |
130 |
1170 |
Mendoza |
33 |
119 |
990 |
Neuquén |
28 |
101 |
710 |
Paraná |
37 |
133 |
1235 |
Posadas |
37 |
133 |
1235 |
Resistencia |
37 |
133 |
1235 |
Río Gallegos |
57 |
205 |
2930 |
Rosario |
30 |
108 |
810 |
San Antonio O. |
34 |
122 |
1040 |
Santa Rosa |
43 |
155 |
1670 |
San Luis |
34 |
122 |
1040 |
Trelew |
36 |
130 |
1170 |
Tucumán |
27 |
97 |
660 |
Ushuaia |
52 |
187 |
2440 |
* A 10 m de altura, sin destrucción.
DETERMINACION DEL ESPESOR ADECUADO
Mediante el ábaco, cualquiera sea el método empleado para determinar la presión del viento, puede obtenerse el espesor mínimo recomendado de un paño de Float, sujeto a ráfagas de 3 segundos de duración. El gráfico puede ser utilizado solamente para paños rectangulares, inclinados no más de 15¡ respecto del plano vertical. El coeficiente de forma o relación entre los lados del paño no debe ser mayor que 3 a 1. Cuando dicha relación sea mayor se deberá consultar al Servicio de Asesoramiento y/o calcular su espesor como si se tratase de un vidriado soportado, solamente, en dos lados paralelos.
UTILIZACION DE GRAFICO

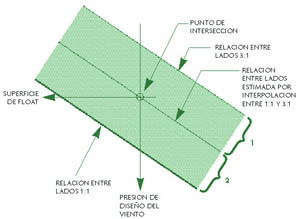

Cada banda diagonal grisada corresponde a un espesor de Float. Cuando el paño es cuadrado, con una relación entre la dimensión de sus lados 1:1 (límite inferior de la banda) y 3:1 (límite superior de la banda). Si el punto de intersección entre la línea horizontal correspondiente al área del paño y la vertical correspondiente a la presión del viento estuviese fuera de las bandas grisadas, debe adoptarse el espesor siguiente superior. (Ver esquema A) En caso de que la relación calculada entre lados de un paño esté cerca de la línea negra gruesa (por ejemplo para un paño cuadrado) el valor interpolado que debe aplicarse para el espesor es el de la banda siguiente. Si el valor calculado para la relación entre lados está alejado de la línea negra gruesa, entonces el espesor de vidrio correspondiente a dicha banda puede ser utilizado.

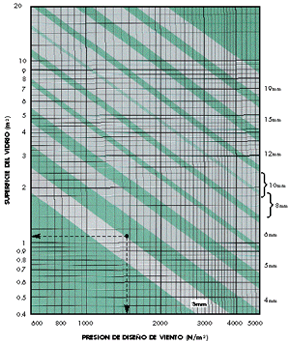

EJEMPLO DE UTILIZACIóN DE GRAFICO
ÀCuál es el espesor mínimo recomendado de simple vidriado para una abertura de 1200 x 900 mm, para resistir una presión de viento de 1500 N/m2 ?
1) Calcule el área de Float 1.2 x 0.9 = 1.08 m
2) Busque en el ábaco el punto de intersección horizontal correspondiente a 1.08 m con la vertical correspondiente a 1500 N/m2.
3) El punto de intersección yace entre las bandas correspondientes a 3 mm y 4 mm por lo que 4 mm es el espesor mínimo aceptable de Float.
FLOAT DE COLOR
Cuando es empleado en una fachada es aconsejable unificar su espesor, pues cuando éste varía, también varían sus propiedades de transmisión de luz visible y calor solar radiante. De lo contrario se corre el riesgo de producir variaciones en el tono de la fachada, tanto vista del exterior, como a su través desde el interior.
FLOAT

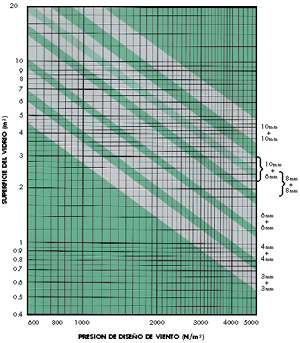

Simple vidriado, soportado en sus cuatro bordes |
FLOAT
Doble Vidriado Hermético, soportado en sus cuatro bordes |
|
|
|
